渦街流量計在沼氣管道中的應用

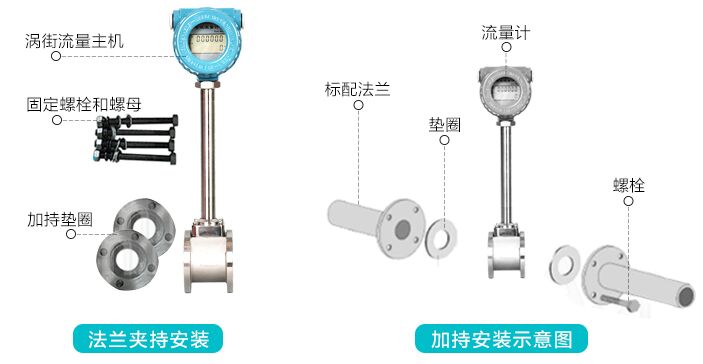

沼氣管道中使用渦街流量計時候一般我們選擇法蘭卡裝式和法蘭式兩種結構，

因為沼氣管道流量較小，都要通過縮徑的方式才能保證測量中的準確性。選型時*選要選了解一下沼氣*小流量，常用流量和*大流量。大多數沼氣測量場所沒有電源，我們可以選擇電池供電的渦街流量計。如果用戶需要將表的顯示引到室內，可以采用一體式渦街流量計，通過電纜線將輸出信號引到裝在室內的流量積算儀上，渦街流量計可以顯示沼氣瞬時流量和累積流量。

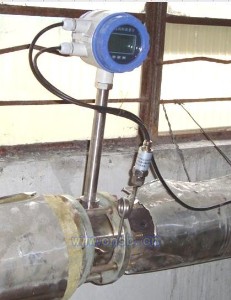

渦街流量計在測量沼氣安裝流量計的時候，安裝點的上游較近處若裝有閥門，不斷地開關閥門，對傳感器的使用壽命影響*大，非常容易對傳感器造成永久性損壞、傳感器盡量避免在架空的非常長的管道上安裝，這樣時間一長后，由于傳感器的下垂非常容易造成傳感器與法蘭間的密封泄露，若不得已要安裝時，必須在傳感器的上下游2D處分別設置管道緊固裝置。
為了確保渦街流量計完整的功能，入口處的流型應不受干擾。上游直管段部分的長度應為流量計口徑(D)的大約15倍，下游直管段部分的長度應為流量計口徑(D)的大約5倍。在流體中設置非流線型漩渦發聲體，則從漩渦發生兩側交替地產生兩列有規則的漩渦，這種漩渦稱為卡曼渦街。在一定的流量范圍內漩渦分離頻率正比于管道內的平均流速，經漩渦發生體中裝入電容探頭或壓電探頭(探測器)及配置相應電路，即構成了電容檢測式渦街流量計或壓電檢測式渦街流量傳感器。
