分體型熱式氣體流量計

分體型熱式氣體流量計的產品概述
熱式流量計是采用熱傳導原理：直接測量氣體的質量，不需要溫度、壓力補償，是一種先進的氣體流量測量儀表，它代表了氣體流量測量的發展趨勢。
熱式流量計傳感器部分由兩個基準級鉑電阻溫度傳感器組成，采用橋式環路，一個傳感器測量流體溫度，另一個傳感器為加熱元件，維持高于流體溫度的恒溫差，即氣體流過加熱元件時將熱量帶走，帶走的熱量與氣體的流速和氣體的密度成正比。為了保持兩個溫度傳感器的固定溫差需要電路對加熱元件提供更多的功率，電路中輸出功率的大小與流體的質量有關，由此測量流量。
熱式流量計廣泛應用于電力、石油天然氣、環保、冶金、食品、造紙、醫藥等行業單一氣體和固體比例多組份氣體的流量測量。
熱式流量計是采用熱傳導原理：直接測量氣體的質量，不需要溫度、壓力補償，是一種先進的氣體流量測量儀表，它代表了氣體流量測量的發展趨勢。
熱式流量計傳感器部分由兩個基準級鉑電阻溫度傳感器組成，采用橋式環路，一個傳感器測量流體溫度，另一個傳感器為加熱元件，維持高于流體溫度的恒溫差，即氣體流過加熱元件時將熱量帶走，帶走的熱量與氣體的流速和氣體的密度成正比。為了保持兩個溫度傳感器的固定溫差需要電路對加熱元件提供更多的功率，電路中輸出功率的大小與流體的質量有關，由此測量流量。
熱式氣體質量流量計廣泛應用于電力、石油天然氣、環保、冶金、食品、造紙、醫藥等行業單一氣體和固體比例多組份氣體的流量測量。

分體型熱式氣體流量計主要特點
1、直接測量質量流量，無需溫度和壓力補償，測量方便、準確、可得到氣體的質量流量或標準體積流量。
2、可測量范圍寬，流速高至0.1～100Nm3/s均可準確測量，尤其適合大口徑測量。
3、安裝簡單、施工量小，插入式尤為簡單。
4、自帶球閥，對于一些介質可實現在線安裝，校正維修方便。
5、智能型流量積算儀，數字化設計，可查詢十年內測量數據，帶輸出、通訊功能。

分體型熱式氣體流量計技術指標
1、測量介質：各種氣體（乙炔氣除外）
2、管徑范圍：DN10～600mm
3、流速范圍：0.1～100Nm3/s
4、準確度：±0.5%，±1%
5、介質溫度：-40～350℃
6、工作壓力：<4MPa，耐高壓型<20MPa
7、供電電源：一體型DC24V,分體型AC220V
8、輸出信號：4～20mA(負載<500Ω) RS485
9、管道材質：碳鋼、不銹鋼、鑄鐵、塑料等
10、顯示：一體型：8位字段式加24位提示符；分體型；漢字顯示
11、顯示內容：質量流量、標況體積流量、累積流量、標準時間、累積運行時間等。
12、分體轉換器外形：壁掛式：213×185×107mm；盤裝式：160×80×160mm
13、分體轉換器與傳感器距離<25m
14、分體轉換器防護等級：壁掛式：IP65；盤裝式：IP52
15、傳感器材質：插入式：不銹鋼；管段式：不銹鋼、碳鋼
16、傳感器防護等級：IP67
17、防爆等級：EXd Ⅱ CT3

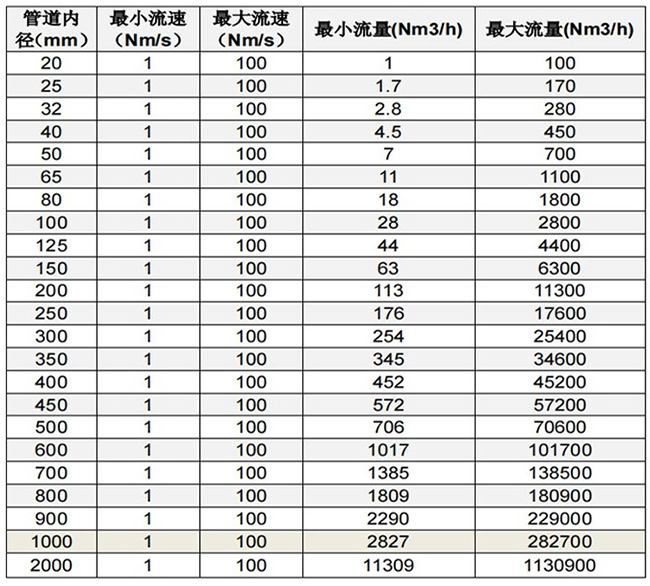

分體型熱式氣體流量計流量范圍

分體型熱式氣體流量計外形尺寸

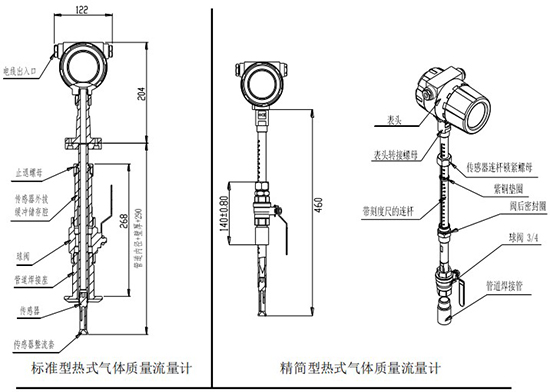

附錄 1 結構尺寸圖

附錄 2 滿管式流量計數據表

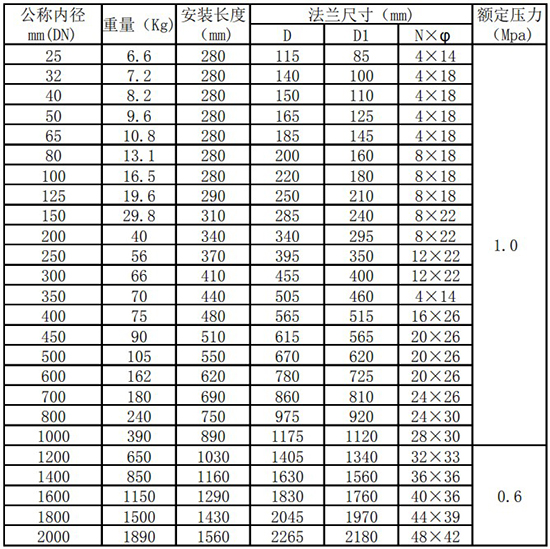

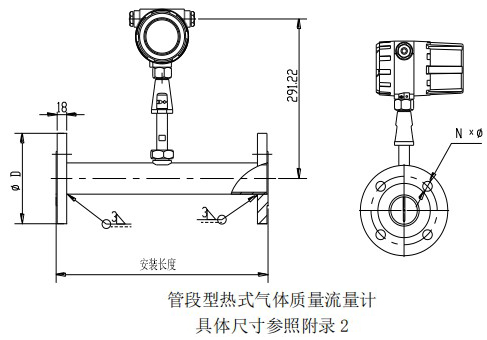

管段式傳感器管段尺寸表（法蘭連接）

1. 法蘭采用國標 GB/T9119-2000 標準。并依照 GB/T9119-2000 標準加工生產。

2. 對于 DN25～DN80 可以采用管螺紋連接，但要與儀表提供商達成技術協商一致后方可執行。

3. 表中只給出了*高 1.0Mpa 額定壓力數據，高于額定壓力的可以定做，但要與儀表提供商達成技術協商一致后方可執行。

4. 當公稱通徑 DN600 以上儀表有多種設計方案，在選購是客戶可以與儀表提供商進行技術溝通，我們可以按照您的要求設計生產，如果客戶沒有任何要求我們再滿足您基本要求的前提下，就按照我們設計生產。

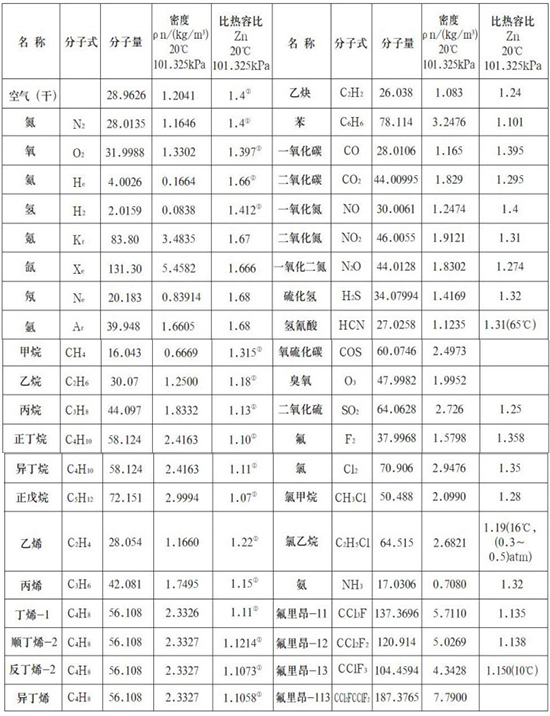

附錄 4 部分氣體物理參數

①表示 15.6℃ 壓力 101.325kpa

分體型熱式氣體流量計安裝

現場插入式儀表安裝

（1）安裝地點的選擇

選擇水平直管段安裝，安裝點表前和表后的直管段要求為：安裝點上游的節流元件距安裝點必須大于 5 倍管道直徑，安裝點下游的節流元件距安裝點必須大于 3 倍管道直徑，有條件的情況我們建議盡量使表前表后直管段長些。

（2）安裝底座

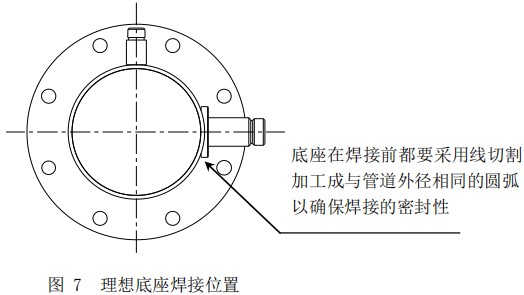

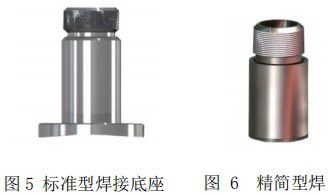

底座根據安裝方式不同，分為標準型和精簡型，安裝時應使底座位于管道截面方向的*頂端，并使底座通孔的軸心垂直管道軸心。理想的底座焊接位置和焊接工藝。（如下圖)

安裝球閥

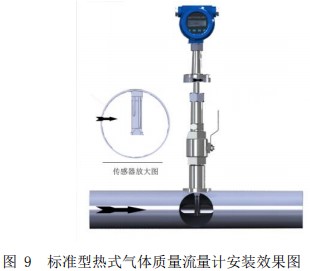

將不銹鋼專用閥門與焊接管道上的底座緊固前，應在壓接觸面使用密封墊（介質溫度在 100℃一下使用尼龍材料。100℃以上使用紫銅材質也可選用樂泰567 專用管螺紋膠進行密封）圖 8 為安裝完成的效果圖

打孔

經相關技術人員確認符合在線安裝的場合，用專用的打孔器開孔，可以實現在線不停產開孔安裝。停產打孔時可以采用多種方法，但要保證孔的軸心與底座的孔心同心，若不能保證同心建議可將管道上的孔大些，這樣有一定間隙可以調整。

儀表的安裝

參照附錄 1 圖（標準型熱式氣體質量流量計）

1) 將儀表傳感器連接桿上的止退螺母松開，使傳感器存儲腔連接螺母能沿著傳感器連接桿向傳感器方向滑動，使其傳感器能完全縮入傳感器存儲腔連接螺母中。

2) 將傳感器存儲腔連接螺母旋緊于專用球閥上（在旋入前需在他們之間加裝密封墊片）

3) 打開專用球閥，將傳感器連接桿插入管道，直至止退螺母能夠與腔式連接螺母鎖緊。

4) 轉動傳感器連桿，使標記箭頭與介質流動方向相同，鎖緊止退螺母。

5) 更改轉換器方向，如果顯示屏的方向不能滿足現場顯示角度的要求，可以更改顯示屏的方向，顯示表頭可以在水平 6 個方向轉動。切斷電源，打開轉換器前蓋，拆下傳感器與轉換器連線，（4 組共 6 根 接線位置排列為從左到右依次為【兩根紅色一組】【一根紅色一組】【一根黃色一組】【兩根黃色一組】 ）我們在出廠是已將組別分好。松開表頭法蘭（旋掉 6 顆 M6 的內六角螺絲），此時可以慢慢的移動表頭（千萬要小心不能講表頭跌落）。當觀測方便，重新固定法蘭，并連接傳感器與轉換器連線，蓋緊前蓋接通電源。

6) 如果您是橫向安裝的本款儀表的顯示屏可以 90°180°270°的靈活安裝，滿足你現場實際需要。

參照附錄 2 圖（精簡型熱式氣體質量流量計）

1) 在安裝精簡型熱式氣體質量流量計前請確認管道的實際內徑和壁厚。

2) 將熱式氣體質量流量計的其余部分一起裝入專用球閥內，根據實際管道內徑和壁厚計算出要插入的深度。這一步可以插入個大致尺寸并用手擰緊螺母。

3) 轉動傳感器連桿，使標記箭頭與介質流動方向相同。

4) 根據現場測得的數據換算出在傳感器連接桿上的相應刻度，鎖緊螺母即可。

5) 如果您是橫向安裝的本款儀表的顯示屏可以 90°180°270°的靈活安裝，滿足你現場實際需要。

參照附錄 3 圖（滿管型熱式氣體質量流量計）

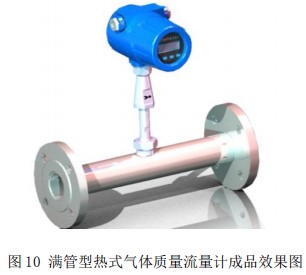

滿管型儀表在出廠是已經把傳感器正確的裝配在專用的管段上，用戶只需要把管道裝配到現場，因此相對現場插入式的安裝要簡單些。*先在管路上選擇合適的安裝點然后按照必要配套的管段的長度切割管道、安裝相應法蘭和螺栓。確定流體流量要與滿管型熱式氣體質量流量計所標的流量標識一致。并且顯示屏要垂直與水平面，管道軸心要平行水平面，誤差不能超過±2.5°*后用螺栓鎖緊儀表。

各種安裝后效果圖
