dn50污水流量計,造紙廠污水流量計
點擊次數：2546 發布時間：2020-12-24 08:09:08

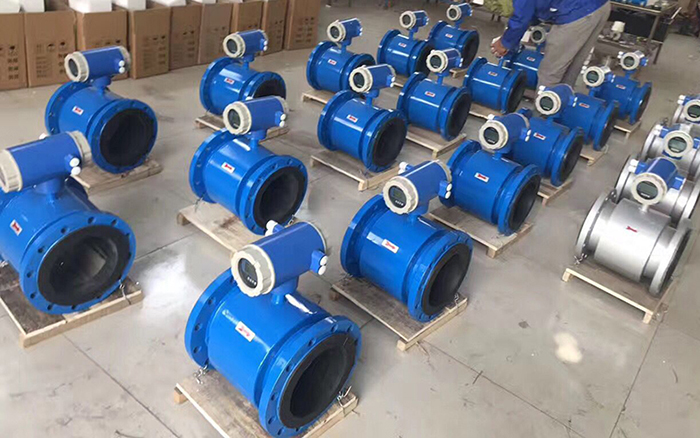

dn50污水流量計產品概述
電磁流量計為了提高程序的可讀性，系統的軟件設計采用了結構化和模塊化的設計思想，整個系統程序包括主程序模塊、初始化子程序、定時器中斷子程序和A/D 中斷子程序等組成。系統總的軟件程序流程框圖。系統總的程序流程圖在系統總的程序流程圖中，系統上電以后，程序開始以后，為了使單片機正常運行，*先必須對單片機系統進行初始化，主要包括看門狗定時器的設置，系統時鐘的設置，端口I/O初始化，UART串口初始化(包括串口的工作方式和波特率的設置)，定時器0、2和3的初始化，單片機內部集成的12 位ADC0的初始化，以及模擬開關工作狀態的初始化。程序通過控制模擬開關來控制反饋電壓的開關和*性。
dn50污水流量計特點
1、可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功率損耗低；
2、采用16位嵌入式微處理器，運算速度快，精度高；
3、全數字量處理，抗干擾能力強，測量可靠，精度高，流量測量范圍度可達150:1；
4、超低EMI開關電源，適用電源電壓變化范圍大，抗EMC性能好；
5、全漢字菜單操作，使用方便，操作簡單，易學易懂；
6、高清晰度背光LCD顯示；
7、具有雙向流量測量、雙向總量累計功能，電流、頻率具備雙向輸出功能；
8、內部具有三個積算器可分別顯示正向累計量、反向累計量及差值積算量；
9、具有RS485或RS232數字通訊信號輸出
10、具有電導率測量功能，可判別傳感器是否空管；
11、恒流勵磁電流范圍大，可與不同公司、不同類型的電磁流量傳感器配套使用；
12、具有自檢與自診斷功能；
13、采用SMD器件和表面安裝（SMT）技術，電路可靠性高；
14、儀表內部設計有不掉電時鐘，可記錄16次掉電時間。
dn50污水流量計技術特性
1、測量口徑：l0mm～1200mm
2、流速范圍：0.3～l0m／s
3、導電率：≥5／μs／c
4、測量精度：土 0.5％，土 0. 2％(量程指定段)
5、機械振動頻率：≤55Hz
6、防護等級：IP65、IP67、IP68
7、防爆等級：ExdIIBT4
8、工作電源：220VAC 土 15％，24VDC 土 5％
9、功 耗：≤13W
10、現場顯示斷電保存時間：10 年
11、環境溫度：-25℃～+60 ℃
12、相對濕度：5%～95%RH
13、輸出信號：4～20mA
14、通訊接口：RS232、RS485、（通訊協議HART、Modbus可任意選擇)
dn50污水流量計的使用并不復雜，一般只需作如下工作：
1、零點檢查—制造廠標定時，零點已設定好，使用纖只需檢查，方法是關閉傳感器上/下游閥門，停止流動但介質充滿傳感器，通電15分鐘，轉換器應自動置零，如不然，則進行相應的調節。
2、輸出信號*性試驗—對單向流動測量的傳感器，應使其安裝時上/下游方向符合傳感器殼體上的箭頭標記。如果是可進行雙向流動測量的傳感器，例如VUB,MT900型，則應在滿足使用條件時通電，當轉換器的信號顯示為+號時，*性正確。如果顯示為-號，移位著勵磁電纜接錯，應將勵磁用二導線互換便可。此外，還應檢查后位儀表的*限是否時正確。
3、滿標度范圍設定-對于帶有輸出指示的可變量程型電磁流量計，在測量系統投入使用時，可據使用要求通過改變量程開關/電位器或量程波動開關來變量程，改變結果可在轉換器顯示面板的瞬時流量數字上顯示出來。其優點為改變量程時并不影響測量精度。
對于固體量程型的電磁流量計，*好送制造廠去改變量程。
上述工作之后，注意后位儀表輸入信號與電磁邏輯的輸出信號的一致性（0-10毫安或4-20毫安）。便可投入正常運行了。
dn50污水流量計的維護
在使用過程中，一般性維護工作主要巡檢：
1、按所在工作地區，查看工作電源電壓是否正確；
2、傳感器接地是否可靠或損壞；
3、介質是否充滿傳感器，介質中有否氣泡；
4、讀數正確否，測量值在測量范圍內嗎？
5、端子接線松動否？
6、流量傳感器是否遭水浸泡？轉換器箱內有無小動物爬進造成電纜短路故障？詢查周期則視安裝環境條件而定。

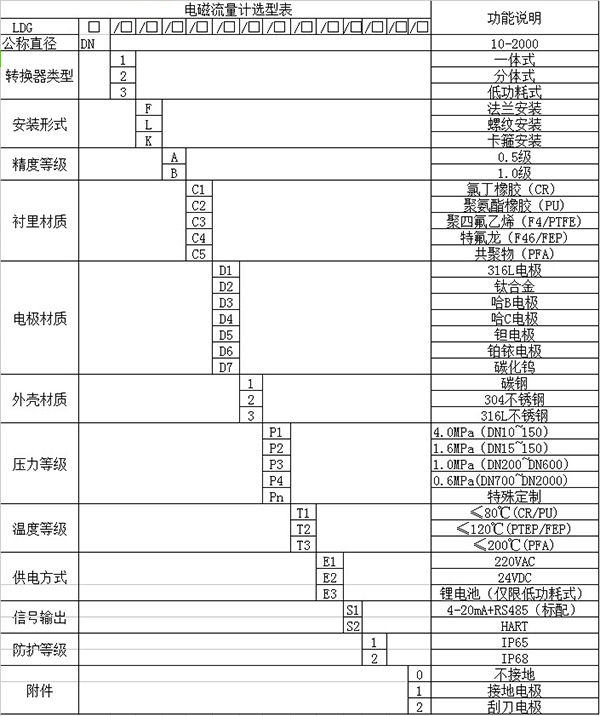

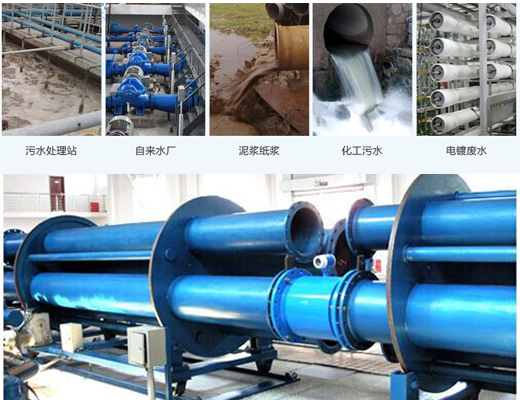

dn50污水流量計選型原則
被測流體必須是導電性的液體或漿液，其電導率不小于5 μs/cm，被測流體不應含較多的鐵磁性物質或氣泡，應根據被測流體的特性選擇合適的壓力等級、襯里材料、電*材料及儀表結構形式。
通徑的選擇
1．因LD電磁流量計具備150:1高范圍度，通常選擇儀表口徑與工藝管道相同。
2．若被測介質含固體顆粒，推薦的流速范圍為1～3m/s，如實際流速過大，又不便改的，可選儀表通徑大于工藝管道通徑，以適當減小流量計測量管段的流體流速，減輕顆粒對電*和襯里的磨損。
3．若工藝管道中可能有沉積物，推薦流速為2~5m/s，如實際流速過小，又不便更改工藝管道的，可選儀表通徑小于工藝管道通徑，以適當增大流量計的流體流速，避免沉積物對儀表精確度的影響。
4．在流速太小而又要求高精確度計量的，可選小于工藝管道通徑的傳感器，使流速變大，保證較高精確度。
上述2、3、4項情況，流量計上、下游須裝異徑管。異徑管中心錐角應不大于15°，且異徑管上游至少有5倍工藝管道直徑的直管段。
電磁流量計為了提高程序的可讀性，系統的軟件設計采用了結構化和模塊化的設計思想，整個系統程序包括主程序模塊、初始化子程序、定時器中斷子程序和A/D 中斷子程序等組成。系統總的軟件程序流程框圖。系統總的程序流程圖在系統總的程序流程圖中，系統上電以后，程序開始以后，為了使單片機正常運行，*先必須對單片機系統進行初始化，主要包括看門狗定時器的設置，系統時鐘的設置，端口I/O初始化，UART串口初始化(包括串口的工作方式和波特率的設置)，定時器0、2和3的初始化，單片機內部集成的12 位ADC0的初始化，以及模擬開關工作狀態的初始化。程序通過控制模擬開關來控制反饋電壓的開關和*性。
dn50污水流量計特點
1、可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功率損耗低；
2、采用16位嵌入式微處理器，運算速度快，精度高；
3、全數字量處理，抗干擾能力強，測量可靠，精度高，流量測量范圍度可達150:1；
4、超低EMI開關電源，適用電源電壓變化范圍大，抗EMC性能好；
5、全漢字菜單操作，使用方便，操作簡單，易學易懂；
6、高清晰度背光LCD顯示；
7、具有雙向流量測量、雙向總量累計功能，電流、頻率具備雙向輸出功能；
8、內部具有三個積算器可分別顯示正向累計量、反向累計量及差值積算量；
9、具有RS485或RS232數字通訊信號輸出
10、具有電導率測量功能，可判別傳感器是否空管；
11、恒流勵磁電流范圍大，可與不同公司、不同類型的電磁流量傳感器配套使用；
12、具有自檢與自診斷功能；
13、采用SMD器件和表面安裝（SMT）技術，電路可靠性高；
14、儀表內部設計有不掉電時鐘，可記錄16次掉電時間。
dn50污水流量計技術特性
1、測量口徑：l0mm～1200mm
2、流速范圍：0.3～l0m／s
3、導電率：≥5／μs／c
4、測量精度：土 0.5％，土 0. 2％(量程指定段)
5、機械振動頻率：≤55Hz
6、防護等級：IP65、IP67、IP68
7、防爆等級：ExdIIBT4
8、工作電源：220VAC 土 15％，24VDC 土 5％
9、功 耗：≤13W
10、現場顯示斷電保存時間：10 年
11、環境溫度：-25℃～+60 ℃
12、相對濕度：5%～95%RH
13、輸出信號：4～20mA
14、通訊接口：RS232、RS485、（通訊協議HART、Modbus可任意選擇)
dn50污水流量計的使用并不復雜，一般只需作如下工作：
1、零點檢查—制造廠標定時，零點已設定好，使用纖只需檢查，方法是關閉傳感器上/下游閥門，停止流動但介質充滿傳感器，通電15分鐘，轉換器應自動置零，如不然，則進行相應的調節。
2、輸出信號*性試驗—對單向流動測量的傳感器，應使其安裝時上/下游方向符合傳感器殼體上的箭頭標記。如果是可進行雙向流動測量的傳感器，例如VUB,MT900型，則應在滿足使用條件時通電，當轉換器的信號顯示為+號時，*性正確。如果顯示為-號，移位著勵磁電纜接錯，應將勵磁用二導線互換便可。此外，還應檢查后位儀表的*限是否時正確。
3、滿標度范圍設定-對于帶有輸出指示的可變量程型電磁流量計，在測量系統投入使用時，可據使用要求通過改變量程開關/電位器或量程波動開關來變量程，改變結果可在轉換器顯示面板的瞬時流量數字上顯示出來。其優點為改變量程時并不影響測量精度。
對于固體量程型的電磁流量計，*好送制造廠去改變量程。
上述工作之后，注意后位儀表輸入信號與電磁邏輯的輸出信號的一致性（0-10毫安或4-20毫安）。便可投入正常運行了。
dn50污水流量計的維護
在使用過程中，一般性維護工作主要巡檢：
1、按所在工作地區，查看工作電源電壓是否正確；
2、傳感器接地是否可靠或損壞；
3、介質是否充滿傳感器，介質中有否氣泡；
4、讀數正確否，測量值在測量范圍內嗎？
5、端子接線松動否？
6、流量傳感器是否遭水浸泡？轉換器箱內有無小動物爬進造成電纜短路故障？詢查周期則視安裝環境條件而定。
dn50污水流量計選型原則
被測流體必須是導電性的液體或漿液，其電導率不小于5 μs/cm，被測流體不應含較多的鐵磁性物質或氣泡，應根據被測流體的特性選擇合適的壓力等級、襯里材料、電*材料及儀表結構形式。
通徑的選擇
1．因LD電磁流量計具備150:1高范圍度，通常選擇儀表口徑與工藝管道相同。
2．若被測介質含固體顆粒，推薦的流速范圍為1～3m/s，如實際流速過大，又不便改的，可選儀表通徑大于工藝管道通徑，以適當減小流量計測量管段的流體流速，減輕顆粒對電*和襯里的磨損。
3．若工藝管道中可能有沉積物，推薦流速為2~5m/s，如實際流速過小，又不便更改工藝管道的，可選儀表通徑小于工藝管道通徑，以適當增大流量計的流體流速，避免沉積物對儀表精確度的影響。
4．在流速太小而又要求高精確度計量的，可選小于工藝管道通徑的傳感器，使流速變大，保證較高精確度。
上述2、3、4項情況，流量計上、下游須裝異徑管。異徑管中心錐角應不大于15°，且異徑管上游至少有5倍工藝管道直徑的直管段。
