正確的口徑選擇對于丙烷流量計精確測量的重要性說明
點擊次數：2543 發布時間：2020-11-06 08:35:58
丙烷流量計的測量精度是比較高的，在實際的安裝使用中，經常會遇到因為工藝管道的不同，導致產生對于丙烷流量計口徑與管道口徑不一致如何處理的難題。這種因為丙烷流量計的口徑會偏大或偏小，這都會形成測量數據的波動和不準確，由此造成對于整個控制系統產生干擾。本文就針對于此類情況產生的原因及相應的解決辦法。

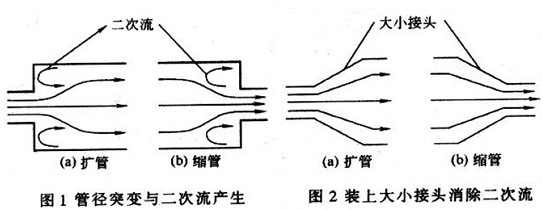

眾所周知，在管道內徑突然產生變化的時候，被測介質流體在流經此處時則會發生分離形成重復循環的二次流動，具體如下圖1所示。
丙烷流量計二次流現象
無論是變大還是變小，都會產生二次流動，干擾正常的流速分布。通常在遇到這類情況的時候，我們會為管道安裝合適的大小接頭，如圖2所示。為流體做合理過渡，使流速能夠恢復到正常狀態，保證測量數據的精準與穩定。

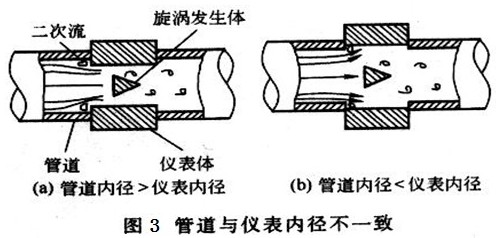

而丙烷流量計與安裝管道內徑也會存在誤差，或大或小，如圖3所示，當被測介質經過時，也會發生二次流動，對測量結果產生波動影響。
丙烷流量計內徑不一致
此類情況是在安裝過程中經常會遇到的，當差異比較小的時候，可以通過修正儀表系數來解決，但如果差異比較大，則肯定會影響到測量數據的精確度與穩定性。在條件允許的情況下，可以對原有管道進行改造，安裝同心大小頭，使之與丙烷流量計內徑匹配。或是按管道內徑對丙烷流量計進行定制，相比對管道的改造，這個要簡單的多。
