1151壓力變送器的工作原理

1151壓力變送器是羅斯蒙特變送器系列之一，雖然羅斯蒙特在**排名還不算非常好，但是在國人眼里大多數選擇羅斯蒙特變送器或者EJA變送器，當然國產的自然也需要。1151壓力變送器的工作原理是什么呢？



被測介質的兩種壓力通入高、低兩壓力室，作用在δ元件（即敏感元件）的兩側隔離膜片上，通過隔膜片和δ元件內的填充液傳到預張緊的測量臘片兩側，測量膜片與兩側絕緣體上的電*各組成一個電容器，在無壓力通入或兩壓力均等時測量膜片處于中間位置，兩側兩電容器的電容量相等，當兩側壓力不一致時，致使測量膜片產生位移，其位移量和壓力差成正比，故兩側電容就不等，通過檢測，放大轉換成4-2OmA的二線制電流信號。

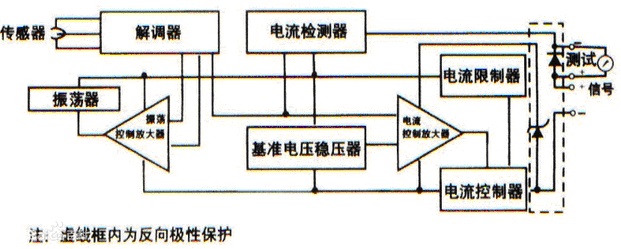

1151壓力變送器的電氣原理圖如下：

現在1151壓力變送器要的人比較少了一些，相對3051智能壓力變送器要的客戶更多了一些。其實兩者在原理上沒有什么區別，區別的是外殼外形以及在精度與穩定性的提升，如果非要說需要1151壓力變送器，那么它也只是一個型號而已了。
