220v電磁流量表接線圖

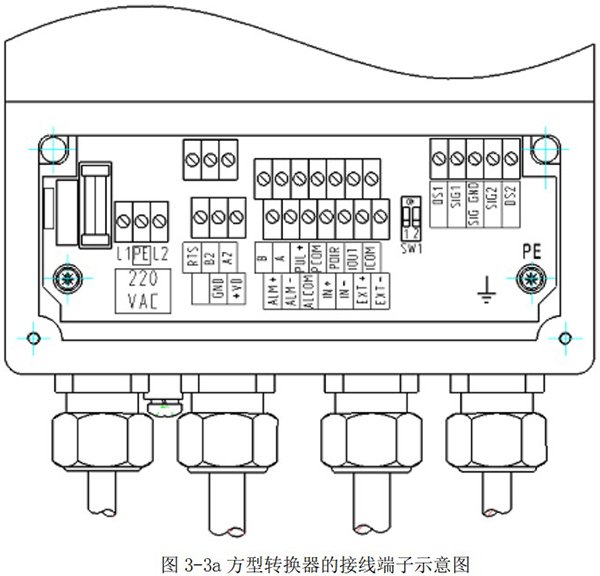

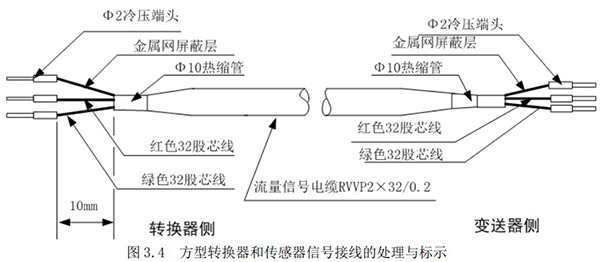

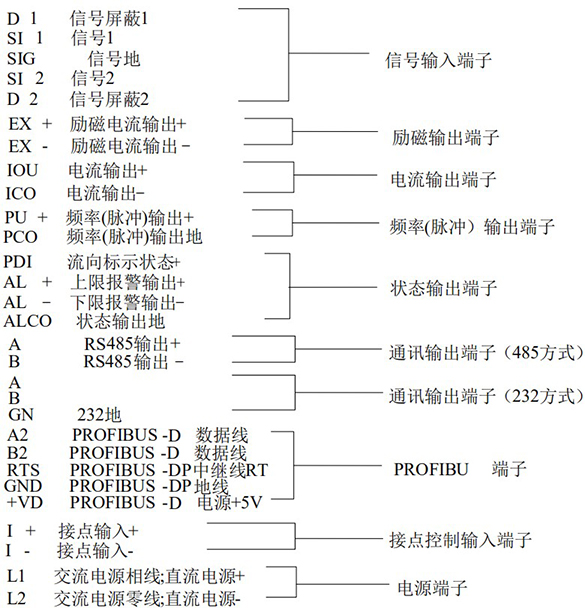

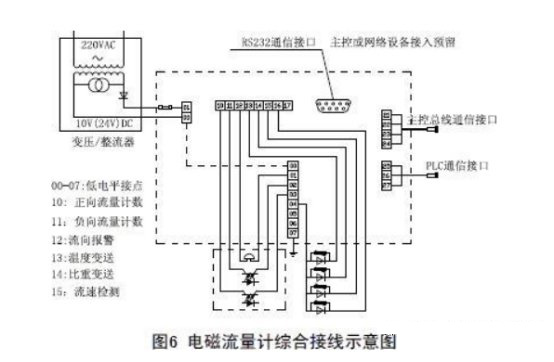

電磁流量表的接線分為兩個部分，內部接線與外部接線，內部接線一般為5根線，傳感器與轉換放大器的連接。XY，ACB，即礪磁線圈接線二根，XY，電*接線 ACB，二根為電*接線AB，一根為接地C。外部接線一般為電源接入端。二線，信號輸出線：六根，一般為4－20MA輸出線二根，RS232通訊線二根，RS485通訊線二根。筒體上還有接地端子線。購買產品安裝時一般只要打開表蓋按說明書進行外部接線即可，不復雜。但如果管道是全塑管不導電時，則要妥善做好接地，以免出現流量不準或漂移現象。
電磁流量表已經成為工業企業液體介質測量的*選流量計之一，只有液體有一定的導電率，我們便可以選擇它來作為計量工具，對于水，污水，硫酸，氨水等導電液體應用*多。電磁流量表供電方式有哪些：目前主要有：220V，24V，電池供電。
220V供電電磁流量表目前應用*多，一般工業現場都有220V的電源，流量計只要按照要求進行安裝，通上電便可進行工作。220V供電電磁流量表可以做成一體式也可以做成分體式。
24V供電電磁流量表主要用于工業現場不允許使用交流電或從安全方面考慮采用低壓直流電的場所，或是配流量積算儀由積算儀給電磁流量表進行供電，只能選擇24V磁翻板液位計
電池供電電磁流量表目前應用不是太多，主要針對一些現場沒有任何電源的情況下采用。同時也有故障報警功能，上下流量設置并報警功能，正反相流量進行切換功能。但它的價格要比同產品要高出很多。電磁流量表除了供電方式有著多樣性之外，其內在功能也很強大，可以用于測量液體介質的流速，可以測量介質的正向流量和反相流量，可以測量瞬時流量和累積流量。

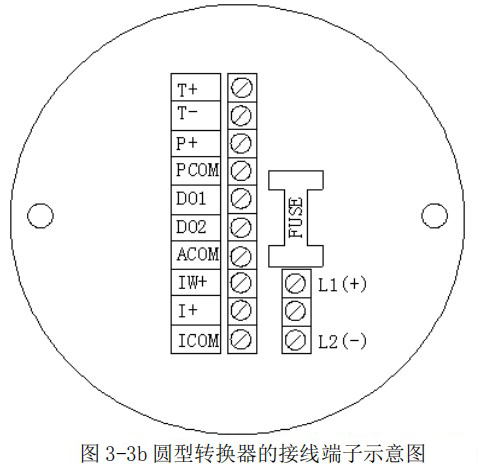

電磁流量表有直流24V供電和AC220V供電，按照電磁流量表供電電源要求在表頭內接線端子接線就可以。
